GNSS (HT1818Z3G5L) โมดูลจีพีเอสขนาดเล็กมาก รับได้ 30ดวง ทั้งของอเมริกา (GPS) และจีน(BDS) ความแม่นยำสูง <5เมตร

สเป็คโมดูล GPS (HT1818Z3G5L)

คุณสมบัติทั่วไป

- ภายในใช้ชิป AT6558D (มี FLASH ในตัว, รองรับการสตาร์ทแบบอุ่น - Warm Start)

- ความถี่ BDS/GPS / 1.5611 - 1.57542 GHz

- โปรโตคอล NMEA 0183

- อัตราบอดที่ใช้ได้ 4800, 19200, 38400, 57600, 115200 bps (ค่าเริ่มต้น 9600 bps)

- ความไวในการรับสัญญาณติดตามสัญญาณ: -162 dBm, จับสัญญาณ: -148 dBm

- เวลาสตาร์ทเย็น (Cold Start)เฉลี่ย 35 วินาที

- เวลาสตาร์ทอุ่น (Warm Start)เฉลี่ย 10 วินาที

- เวลาสตาร์ทร้อน (Hot Start)เฉลี่ย 1 วินาที

- AGPS (ผ่านเครือข่าย)เฉลี่ย 3 วินาที

- ความแม่นยำในการระบุตำแหน่ง < 5 เมตร

- ระดับความสูงสูงสุด 50,000 เมตร

- ความเร็วสูงสุด 515 เมตร/วินาที

- ความเร่งสูงสุด≤ 4G

- อัตราการอัปเดตข้อมูล1 - 10 Hz (ค่าเริ่มต้น 1 Hz)

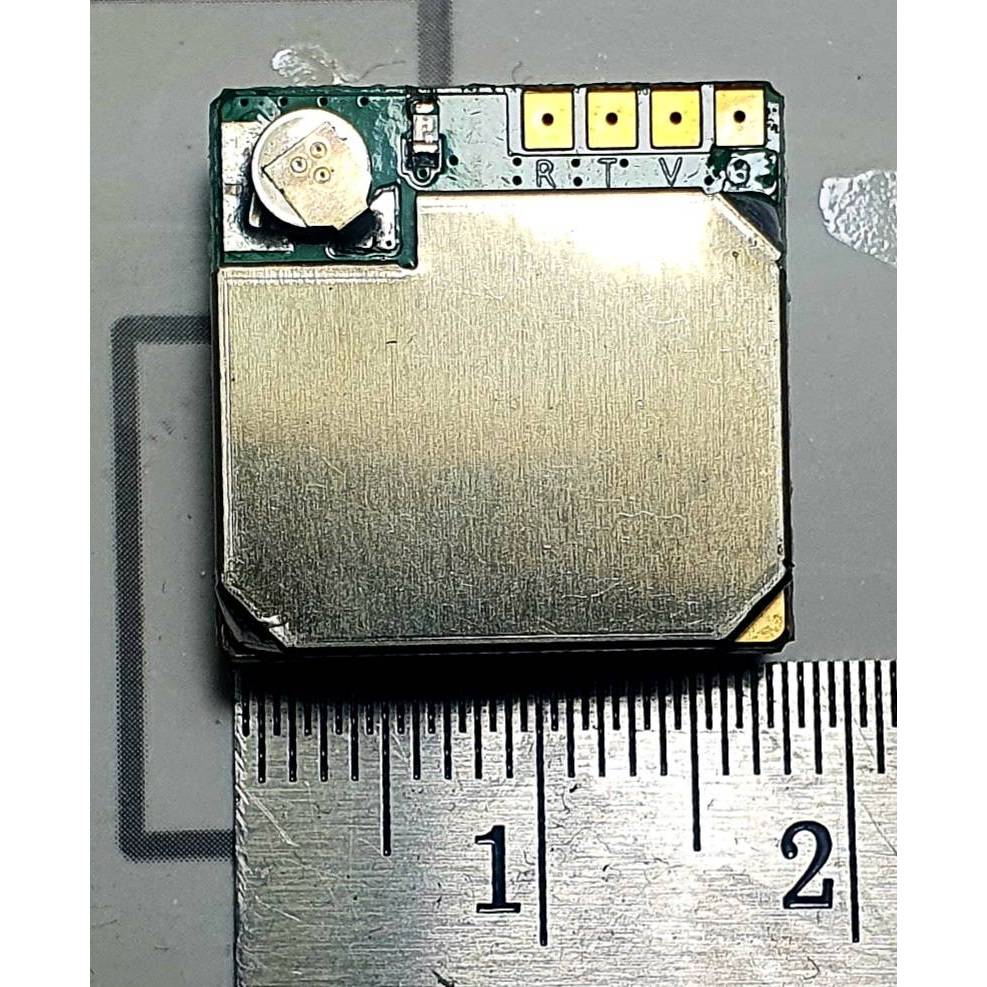

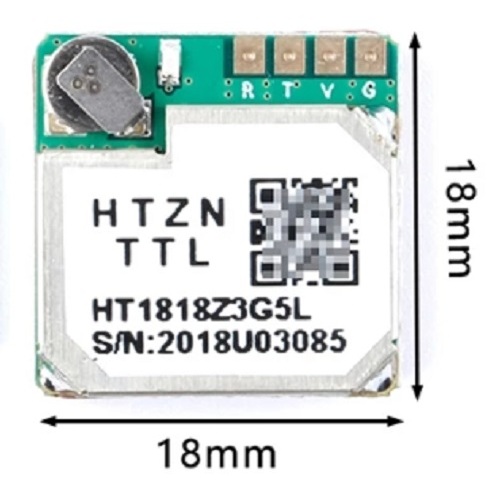

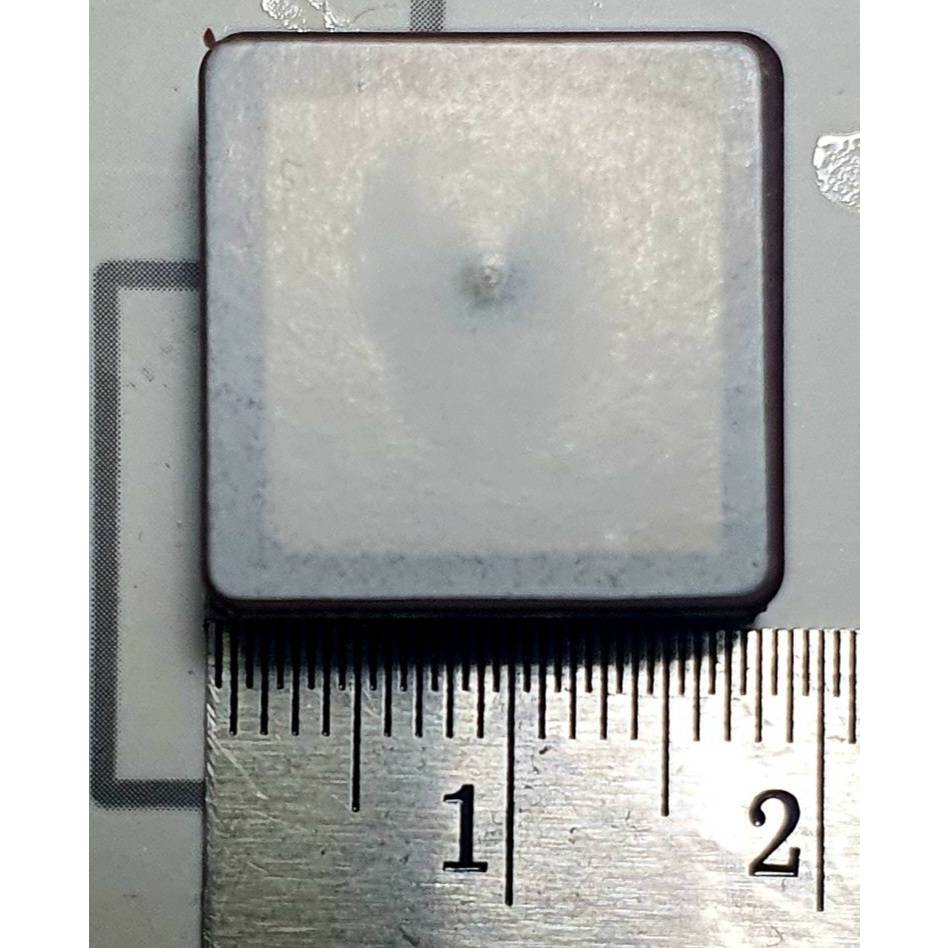

- ขนาดภายนอก18.0 มม. x 18.0 มม. x 6.5 มม.

- แรงดันไฟฟ้าขาเข้าแหล่งจ่ายหลัก: +3.3V ถึง +5.5V

- กระแสไฟฟ้าขณะทำงาน 20 mA

- แรงดันสำรอง (Backup)1.8 - 3.6 VDC

- ช่วงความชื้น 5% ถึง 95%RH (ไม่กลั่นตัวเป็นหยดน้ำ)

คำจำกัดความของขา (Pin Definition)

HT1818Z3G5L

- VCC แหล่งจ่ายไฟหลักของระบบ แรงดัน +3.3V ถึง +5V กระแสขณะทำงานประ...
